一、采购信息
产品型号
规格说明
AMZ070W1RAG
AMZ系列,7寸,10-30V,单串口:RS232/RS485/RS422,128Mbyte SPI Nand,电阻触摸
AMZ070W1RAGD
AMZ系列,7寸,10-30V,串口1:RS232/RS485/RS422,串口2:RS485,128Mbyte SPI Nand,电阻触摸
AMZ070W1RAGE
AMZ系列,7寸,10-30V,串口1:RS232/RS485/RS422,串口2:RS232,128Mbyte SPI Nand,电阻触摸
二、产品规格
供电: 宽幅输入 DC10-30V;
背光调节:支持;
触摸:支持4线电阻式触摸屏;
液晶屏分辨率:800X480;
USB1:Micro USB,下载口;
USB2:TYPE-A型,U盘口;
液晶屏: 普通视角,600cd/m2;
COM1通讯:RS422;RS232;RS485通讯(三选一);
COM2通讯:RS232;RS485通讯(可选);
存储:128Mbyte SPI NAND FLASH;
电源:防反接,区分电源正负极;带过压保护,电压超过33V,自动保护;
RTC时钟:支持;
掉电数据保存:支持;
下载:SD卡下载;USB下载;U盘下载。

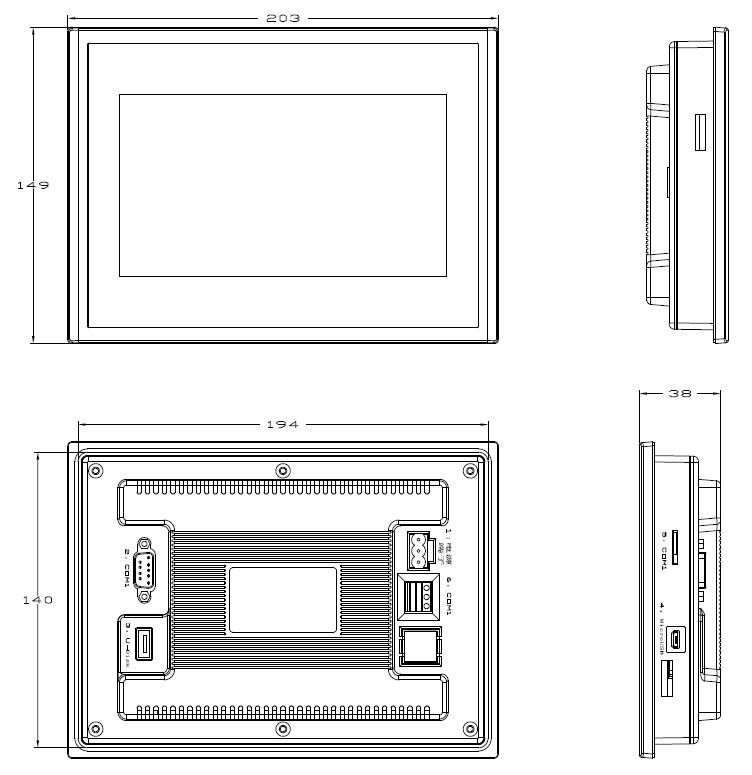

三、产品尺寸
显示尺寸
整机尺寸
显示屏可视区域
开孔尺寸
最大厚度
7英寸
203*149mm
154.1*85.9mm
192*138mm
38mm
四、产品参数
产品规格
硬件性能
型号
AMZ070W1RAG//AMZ070W1RAGD//AMZ070W1RAGE
显示屏
7" TFT LCD
分辨率(Px)
800X480
色彩
26万
亮度
600 cd/m2
背光
LED
LED寿命
2万小时
触摸屏
4线式工业电子触摸屏(表面硬度4H),支持电容式触摸屏
CPU
32-bit 600MHz主频 ARM9内置32MB DDR内存
存储器
128Mbyte SPI NAND FLASH
RTC
实时时钟内置
以太网
无
掉电数据保存
支持
USB端口
1个USB2.0 Device端口,1个USB2.0 HOST端口
程序下载方式
USB,U盘,SD卡下载
U盘
通讯端口
COM1:RS232,RS485,RS232三选一
COM2:RS232,RS485可选
电气规格
额定功率
3.5W
额定电压
DC 10-30V
电源保护
具备+/-2KV雷击浪涌保护能力
允许失电
<5ms
CE&ROHS
符合EN61000-6-2:2005,EN61000-6-4:2007标准;雷击浪涌+/-2KV,群脉冲+/-4KV;静电接触放电+/-8KV;静电空气放电+/-15KV.
环境规格
工作温度
-20℃~50℃
存储温度
-40℃~70℃
环境湿度
10~90%RH(无冷凝)
抗震性
10-25Hz(X、Y、Z方向,2g/30分钟)
冷却方式
自然风冷
其他参数
有效显示区
154.1mmX85.9mm
194mmX140mm
外形尺寸
203mmX149mm
整机净重
400g
五、端口定义
端口定义
端口位置
说明
①
电源接口
②
COM1通讯D-SUB9接口
③
USB A型 U盘口
④
Micro USB下载口
⑤
SD卡接口
⑥
COM2通讯接口
电源接口——①
Pin脚
定义
1
24V
电源正极输入,DC10-30V
2
GND
电源负极输入
3
PE
大地
COM1 D-SUB9接口——②
N.C.
RXD
RS232接收,接控制器RS232的发送端
TXD
RS232发送,接控制器RS232的接收端
4
N.C.
5
RS232/RS422/RS485 地
6
RX-
RS422 接收-,接控制器RS422的TX-
7
RX+
RS422 接收+,接控制器RS422的TX+
8
TX-
RS485 B-;RS422发送-,接控制器RS422发送-
9
TX+
RS485A+; RS422发送+,接控制器RS422发送+
COM2通讯接口-⑥
RX/B
RS485 B-;RS232接收,接控制器RS232发送;
TX/A
RS485+;RS232发送,接控制器RS232接收;
RS232或RS485 GND
产品型号: AMZ070W1R
开孔尺寸:194*140mm;
COM1通讯:RS422;RS232;RS485通讯(三选一);
COM2通讯:RS232;RS485通讯(可选);
技术支持:双赢世讯
