一、采购信息
产品型号
整机尺寸
开孔尺寸
SUP043SDRG1
138mm×86mm×26mm
130mm×78mm

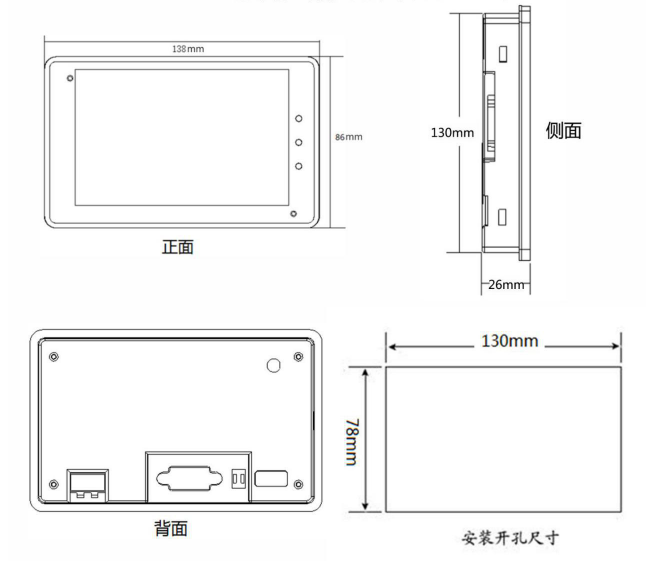

二、产品尺寸
三、产品参数
产品规格
硬件性能
型号
显示屏
4.3" TFT LCD
分辨率(Px)
480X272
色彩
26万
亮度
300 cd/m2
背光
LED
LED寿命
2万小时
触摸屏
4线式工业电子触摸屏(表面硬度4H)
CPU
32-bit 240MHz ARM9
存储器
128Mbyte SLC Nand Flash
RTC
实时时钟内置
以太网
无
掉电数据保存
支持
USB端口
1个USB2.0 Device端口
程序下载方式
USB下载
U盘
不支持
通讯端口
1个串口,支持RS232/RS485/RS422
电气规格
额定功率
<2.5W
额定电压
DC 24V
电源保护
具备+/-2KV雷击浪涌保护能力
允许失电
<5ms
CE&ROHS
符合EN61000-6-2:2005,EN61000-6-4:2007标准;雷击浪涌+/-2KV,群脉冲+/-4KV;静电接触放电+/-4KV;静电空气放电+/-8KV.
环境规格
工作温度
-20℃~50℃
存储温度
-40℃~70℃
环境湿度
10~90%RH(无冷凝)
抗震性
10-25Hz(X、Y、Z方向,2g/30分钟)
冷却方式
自然风冷
其他参数
防护等级
前面板符合IP65(配合平整盘柜安装),机身后壳符合IP20
触摸屏有效显示区
95mmX54mm
130mmX78mm
外形尺寸
138mmX86mm
整机净重
149g

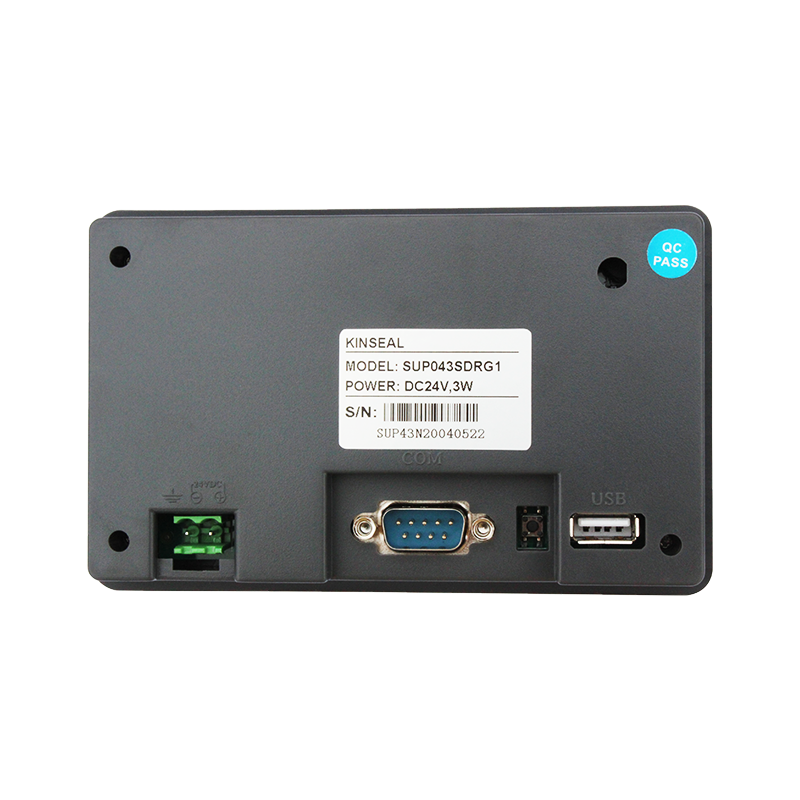

四、针脚定义
电源端子: 2位,5.08mm,不分正负;
串口端子:
管脚
定义
COM1 RS422
COM1 RS485
COM1 RS232
1
2
RXD
RS232 接收
3
TXD
RS232 发送
4
5
SG
6
RX-
RS422 接收-
7
RX+
RS422 接收+
8
TX-
RS422 发送-
RS485 B(-)
9
TX+
RS422 发送+
RS485 A(+)
产品型号: SUP043SDRG1通讯方式: 1个串口, 支持RS232 RS485 RS422
