4.3寸人机界面

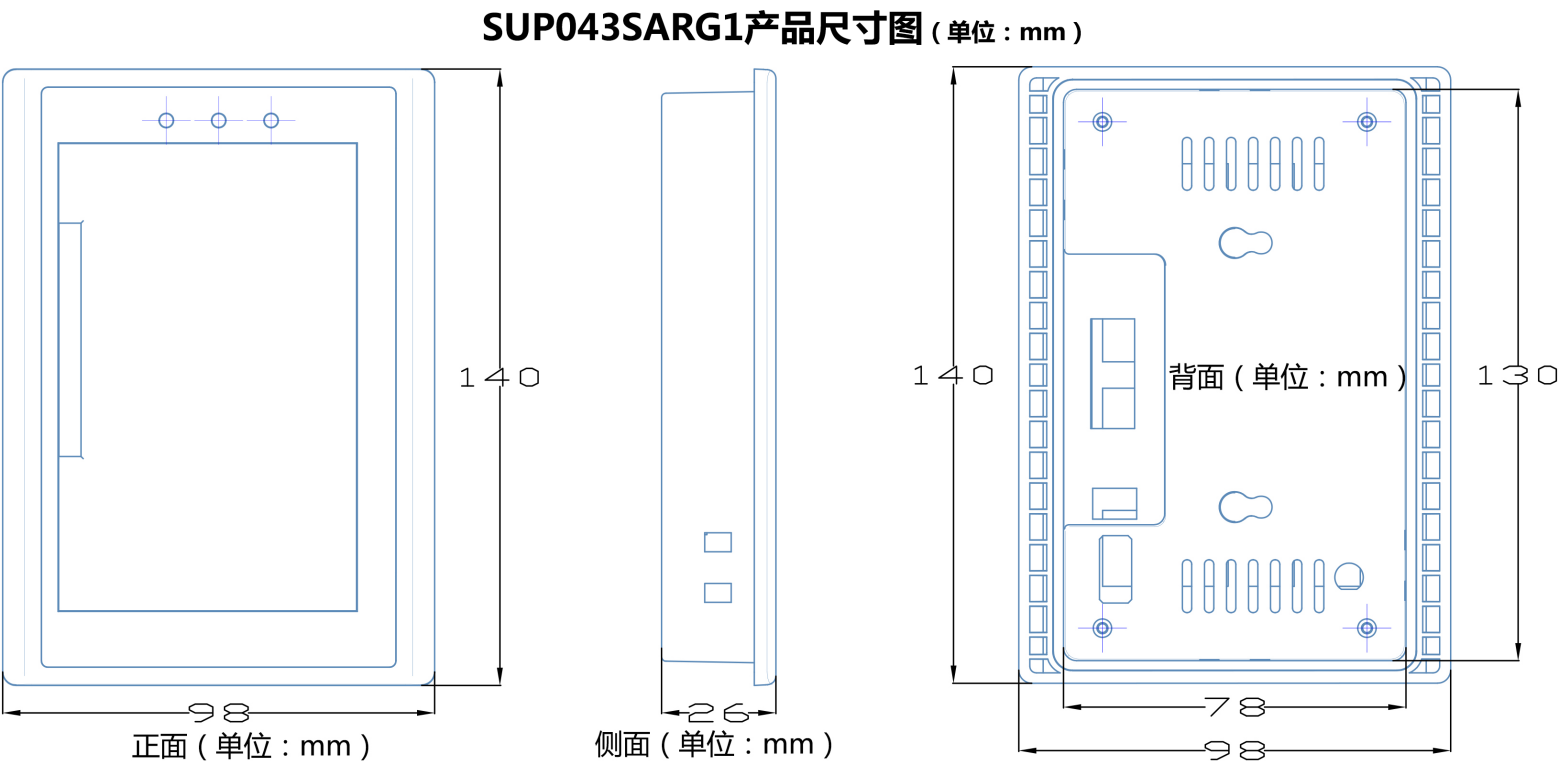

SUP043SARG1

140mm×98mm×26mm

130mm×78mm

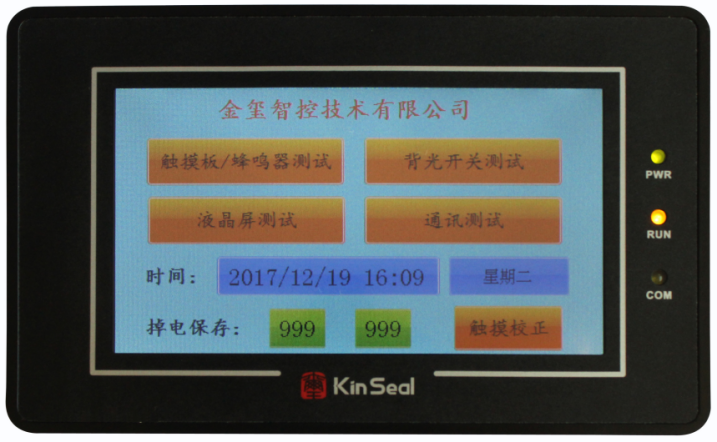

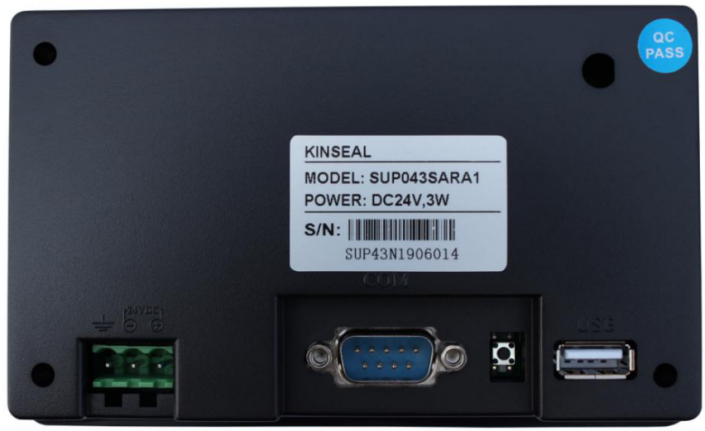

SUP043SARA1

SUP043SARB1

138mm×86mm×26mm

130mm×78mm

显示屏

4.3”TFT LCD屏

4.3”TFT LCD屏

4.3”TFT LCD屏

分辨率

480×272

480×272

480×272

色彩

26万

26万

26万

亮度

400 cd/㎡Min

400 cd/㎡Min

400cd/㎡Min

背光

LED

LED

LED

LED寿命

20000 小时

20000 小时

20000 小时

触摸屏

4线工业电阻触摸屏（表面硬度4H）

CPU

32-bit200MHz ARM9

32-bit240MHz ARM9

存储器

128MB  SLC FLASH

128MB SLC FLASH

RTC

实时时钟内置

实时时钟内置

以太网

无

无

USB端口

1个USB2.0 Device端口/1个USB2.0 Host端口

1个USB2.0 Device端口/1个USB2.0 Host端口

1个USB2.0 Device端口/1个USB2.0 Host端口

程序下载方式

USB下载/U盘下载

USB下载/U盘下载

USB下载/U盘下载

U盘

支持U盘升级和数据导入导出

串行通讯端口

标配1路串口COM1，COM1支持RS232/RS485/RS422通讯；定制2路串口，COM1支持RS232/RS485/RS422通讯，COM2只支持RS485通讯

COM1支持RS232/RS485/RS422通讯，COM2只支持RS485通讯

标配1路串口COM1，COM1支持RS232/RS485/RS422通讯；定制2路串口，COM1支持RS232/RS485/RS422通讯，COM2只支持RS485通讯

电气规格

额定功率

< 2.5W

< 2.5W

< 2.5W

额定电压

DC 24V，可工作范围±15%

DC 24V，可工作范围±15%

DC 24V，可工作范围±15%

电源保护

具备雷击浪涌保护

允许失电

< 5 mS

< 5 mS

< 5 mS

CE&RoHS

符合EN61000-6-2:2005，EN61000-6-4:2007标准

雷击浪涌±4KV，群脉冲±4KV；静电接触4KV，空气放电8KV

环境规格

工作温度

0～50℃

-20～50℃

-20～50℃

存储温度

-40～70℃

-40～70℃

-40～70℃

环境湿度

10～90％RH（无冷凝）

10～90％RH（无冷凝）

10～90％RH（无冷凝）

抗震性

10 ～ 25 Hz (X、Y、Z方向 2G/30分钟)

冷却方式

自然风冷

自然风冷

自然风冷

防护等级

前面板符合IP65（配合平整盘柜安装），机身后壳符合IP20

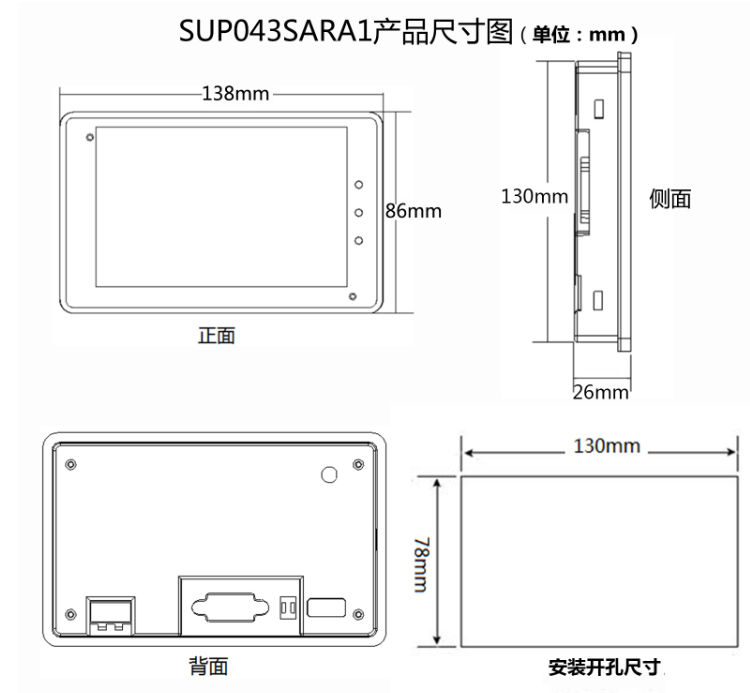

安装尺寸

130mm×78mm

130mm×78mm

130mm×78mm

外形尺寸

138mm×86mm×26mm

140mm×98mm×26mm

138mm×86mm×26mm

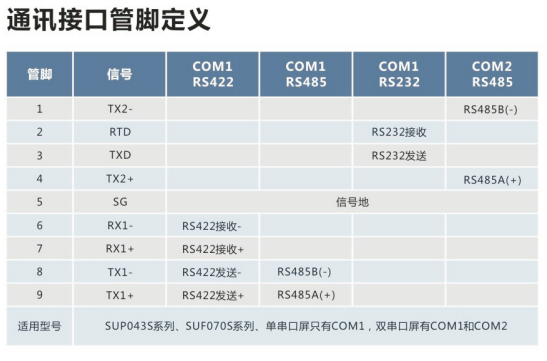

针脚定义说明

参照说明书

参照说明书

参照说明书
