一、采购信息
型号
规格说明
AST024PA-N
2.4寸串口液晶屏,16Mbyte Flash ,TTL/RS232通讯,不带TP
AST024PA-T
2.4寸串口液晶屏,16Mbyte Flash ,TTL/RS232通讯,带TP
二、产品规格
供电: 5V;
背光调节:不支持
触摸:支持4线电阻式触摸屏;
液晶屏分辨率:320X240;
USB:不支持;
液晶屏: 普通视角,250cd/m2;
通讯:TTL电平串口/RS232通讯,TTL支持5V及3.3V电平;
存储:16Mbyte SPI Nor Flash;
电源:防反接,区分电源正负极;
RTC时钟:支持;
掉电数据保存:不支持;
下载:SD卡下载;

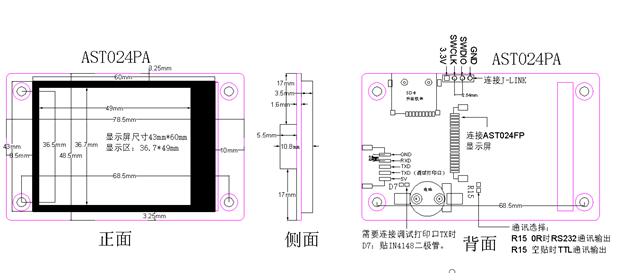

三、产品尺寸
产品尺寸
产品型号
整机尺寸
开孔尺寸
2.4寸
AST024PA
48.5mm×78.5mm×11mm
36.5mm×68.5mm
四、产品参数
产品参数表
硬件性能
AST024PA-N/T
显示屏
2.4″TFT LCD屏
色彩
65535色
亮度
250 cd/㎡
背光
LED
LED寿命
20000小时
触摸屏
4线工业电阻触摸屏(表面硬度4H)
CPU
96MHz M0
存储器
16Mbyte SPI NOR Flash
RTC
支持
USB端口
无
程序下载方式
SD卡下载
串行通讯端口
一路串口,TTL通讯/RS232
(R15贴0R电阻时为RS232通讯,R15空贴时为TTL通讯)
电气规格
额定功率
0.5W
额定电压
DC 5V
环境规格
工作温度
-20—60℃
存储温度
-40—70℃
环境湿度
10—90%RH(无冷凝)
抗震性
10—25Hz(X、Y、Z方向 2G/30分钟)
冷却方式
自然冷却
五、Pin脚定义
Pin
定义
说明
1
GND
电源负极
2
RXD
R15贴0R电阻时为RS232_RXD,R15空贴时为TTL_RXD
3
TXD
R15贴0R电阻时为RS232_TXD,R15空贴时为TTL_TXD
4
空
调试口TX
5
+5V
高于5.6V自动保护
产品型号:AST024PA-N/T
通讯端口:一路串口,TTL通讯RS232(R15贴0R电阻时为RS232通讯,R15空贴时为TTL通讯)
技术支持:双赢世讯
